特控工控機在全自動LCM半導體粒子視覺檢測中的應用

2019-05-05

導讀：在一些不適合于人工作業的危險工作環境或人工視覺難以滿足要求的場合，常用機器視覺來替代人工視覺；同時在大批量工業生產過程中，用人工視覺檢查產品質量效率低且精度不高，用機器視覺檢測方法可以大大提高生產效率和生產的自動化程度。

機器視覺主要用計算機來模擬人的視覺功能，也就是把客觀事物的圖像信息提取、處理并理解，最終用于實際檢測、測量和控制。

特控4U工控機在運算性能、擴展性、穩定性等方面滿足了機器視覺對智能硬件的要求，以影像視覺系統主核心結合高性能工控機（特控YH-610)完美運行，從來料到數據采集掃描形成高分辨率圖像再通過相應算法進行數據分析比對，檢測出合格產品，剔除不良產品。

行業概述和需求

LCM（LCDModule）即LCD顯示模組、液晶顯示模塊，是指將液晶顯示器件,連接件,控制與驅動等外圍電路,PCB電路板,背光源,結構件等裝配在一起的組件。廣泛應用于通訊設備(手機、電話)、家用電器(空調)、消費電子(MP3、電子游戲機)、教育電子(電子辭典、PDA)、儀器儀表(電表、萬用表)、稅控設備(加油機、收款機)等諸多領域。

每一塊LCM上面都會有相應的FOG和COG導電粒子，在生產加工時難免會有偏差和操作不當導致LCM上的FOG和COG數量不夠或者位置等不準確從而出現品質不合格的產品。這就需要品管來檢測排除不合格產品，若是用檢測工人來執行這道工序，無疑會給企業增加巨大的人工成本和管理成本。同時仍然不能保證100 %的檢驗合格率。全自動LCM半導體粒子檢測機主要用于檢測和判定LCM上的FOG和COG導電粒子數量、大小及偏位是否合格的設備。

產品應用

特控4U工控機YH-610作為上位機，通過千兆網口與工業相機通訊，串口與觸發器/PLC通訊，通過多PCIE/PCI擴展IO采集卡或?qū)I(yè)相機模塊/運動控制卡以及GPU模塊。有高清接口支持4K輸出，良好的人機界面。高效的英特爾8代CPU，為機器視覺提供強有力的算力平臺，高效穩定的為客戶服務。

產品技術特點

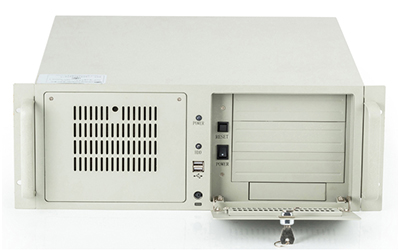

高強度全鋼型箱體結構：4U高度19英寸標準上架式安裝，ATX工業母板架構，結構穩固，散熱優良

提供更強算力：支持Intel Coffee Lake 8代Core i3/i5/i7處理器，最高支持64GB DDR4內存

整合最新的 Intel 圖形芯片：提供1*VGA, 1*HDMI, 1*DVI, 1*eDP, 支持三屏異顯，滿足4K以上高分辨率顯示需求

高度集成：提供6*COM, 13*USB, 2*Intel千兆LAN

更安全：前面板帶安全鎖定功能，進風口防塵防潮過濾

滿足高擴展需求：提供1*PCI-E 16X, 1*PCI-E 8X, 2*PCI-E 4X, 3*PCI擴展插槽
